Чтобы вдохнуть вторую жизнь в продукты, предназначенные для бескомпромиссных high-end-систем, производители внедряют новые функции, такие как поддержка USB 3.0 и SerialATA 6 Гбит/с.
Понятно, что подобная функциональность не была заложена в чипсет Intel X58, и для ее реализации необходимы дополнительные контроллеры. Именно такие чипы мы встретили на плате P6X58D Premium производства компании ASUS.
В настоящее время актуальность интерфейсов USB 3.0 и SATA600 нельзя назвать высокой, из-за пока еще слабой распространенности соответствующей периферии. Однако мы не будем глубоко вдаваться в изучение извечной проблемы «яйца и курицы» и только отметим, что внедрение указанных технологий является очередным шагом в развитии IT-индустрии. В любом случае, в продаже остаются платы без поддержки этих стандартов, и у пользователя имеется большой выбор плат на чипсете Intel X58.
На наш взгляд, пройдет еще немало времени, прежде чем в широкой продаже появятся новые высокоскоростные устройства с интерфейсами USB 3.0 и SATA 6 Гбит/с. По различным оценкам, это займет как минимум год, за который выйдет новая серия чипсетов Intel со встроенной поддержкой данных стандартов. И только после этого можно будет утверждать, что эти протоколы прочно вошли в повседневную жизнь. Если обратиться к истории, то можно увидеть, что внедрение интерфейса SerialATA проходило через схожие этапы. Первоначально для поддержки этого стандарта производители устанавливали дополнительные контроллеры, но подавляющее большинство покупателей не спешило воспользоваться новой функциональностью, а через год поддержка SerialATA стала «бесплатной», после интеграции соответствующего контроллера в «южные мосты» AMD и Intel.
Спецификация ASUS P6X58D Premium
| ASUS P6X58D Premium | |
| Процессор | - Core i7 QPI 133 МГц - Разъем Socket LGA1366 |
| Чипсет | - Северный мост Intel X58 (MCH) - Южный мост Intel ICH10R - Связь между мостами: DMI |
| Системная память | - Шесть 240-контактных слотов для DDR3 SDRAM DIMM - Максимальный объем памяти 24 Гб - Поддерживается память типа DDR3 1066/1333/1600/2000* - Возможен трех- и двухканальный доступ к памяти - Поддержка технологии Intel XMP - Индикатор питания |
| Графика | - Три слота PCI Express x16 - Поддержка технологии AMD CrossFireX - Поддержка технологии NVIDIA SLI/3-Way SLI |
| Возможности расширения | - Два 32-битных PCI Bus Master-слота - Один слот PCI Express x1 - Восемь портов USB 2.0 (четыре встроенных + четыре дополнительных) - Два порта USB 3.0 (встроенные) - Два порта IEEE1394 (FireWire; один встроенный + один дополнительный) - Звук High Definition Audio 7.1 - Два сетевых контроллера Gigabit Ethernet |
| Возможности для разгона | - Изменение частоты Bclk от 100 до 500 МГц с шагом 1 МГц; изменение множителя - Изменение напряжения на процессоре, PLL, памяти, контроллере памяти и чипсете - Утилита ASUS TurboV |
| Дисковая подсистема | - Поддержка протокола SerialATA II (шесть каналов – ICH10R, c поддержкой RAID) - Поддержка протокола SerialATA III (два канала – Marvell 88SE9123) |
| BIOS | - 16 Мбит Flash ROM - AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features - Технология ASUS EZ Flash 2 - Технология ASUS CrashFree BIOS 3 - Технология ASUS MyLogo 2 - Поддержка ASUS OC Profile - Multi-languages BIOS |
| Разное | - Два порта для PS/2 клавиатуры и мыши - Кнопки включения и перезагрузки - Кнопка сброса CMOS, кнопка MemOK - Поддержка ASUS ExpressGate (SSD) - STR (Suspend to RAM) - SPDIF Out |
| Управление питанием | - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Основной 24-контактный разъем питания ATX - Дополнительный 8-контактный разъем питания |
| Мониторинг | - Отслеживание температуры процессора, системы, напряжений, скорости вращения пяти вентиляторов - Технология ASUS Fan Xpert - Технология ASUS AI EPU-6 Engine - Утилита ASUS PC Probe II |
| Размер | - ATX форм-фактор, 244×305 мм (9,6″ x 12″) |
| Средняя цена: 10300 руб. | |
Коробка
Упаковка платы ASUS P6X58D Premium довольно большая и имеет ручку для переноски:
Внутри покупатель обнаружит две коробки: одна с платой, другая – с дополнительными компонентами:
Комплектация
В комплект поставки входят следующие элементы:
- материнская плата;
- руководство пользователя на английском языке;
- краткая инструкция по установке;
- DVD-диск с ПО и драйверами;
- шесть кабелей SerialATA;
- планка с двумя дополнительными портами USB 2.0 и портом e-SATA;
- набор дополнительных коннекторов;
- заглушка на заднюю панель корпуса;
- мосты SLI и 3-Way SLI;
- дополнительный вентилятор.
Начнем с того, что в комплектации присутствуют два SLI-моста, которые необходимы для построения SLI-массива из двух или трех видеокарт. Подобные компоненты довольно трудно приобрести в магазинах, и их наличие в коробке является большим плюсом платы ASUS P6X58D Premium. Другим достоинством комплектации является дополнительный вентилятор, который предназначен для установки на один из радиаторов преобразователя питания.
В остальном, комплектация практически стандартная: шесть кабелей SerialATA (без переходников питания), заглушка на заднюю панель и планка с двумя дополнительными портами USB 2.0 и портом e-SATA. Также отметим пару переходников для облегчения подключения кабелей к разъемам (Power, Reset, и т.д.) материнской платы.
К руководству пользователя претензий не возникло: все этапы сборки и настройки системы раскрыты полностью и довольно подробно. На DVD-диске записан полный набор необходимых драйверов для 32- и 64-битных версий Windows (XP, Vista/7), драйверы для Linux, фирменные утилиты ASUS, а также Norton Internet Security 2009.
Плата ASUS P6X58D Premium
При разработке платы P6X58D Premium инженеры ASUS сохранили стандартные размеры форм-фактора ATX, то есть они не стали увеличивать габариты платы, как в случае с моделью Rampage 2. Однако для этого пришлось отказаться от поддержки интерфейса FDD и дополнительного контроллера ParallelATA. Кроме того, плата не поддерживает ряд устаревших портов, таких как COM и LPT. При этом дизайн PCB получился весьма насыщенным, поскольку любой high-end-продукт на чипсете Intel X58 подразумевает наличие шести слотов DIMM, минимум пары PEG-слотов, а также мощного преобразователя питания.
Стоит отметить, что, несмотря на ограниченные размеры платы, основные компоненты установлены очень удобно, с точки зрения сборщика. В частности, отсутствует блокировка PCI Express видеокартой защелок слотов DIMM, а разъемы питания установлены по краям платы: 24-контактный – на нижнем краю, 8-контактный – на правом.
Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для соответствующего кулера.
Кроме него, на плате установлено еще три 3-контактных разъема и один 4-контактный. При этом они все доступны пользователю, поскольку на плате используется полностью пассивная система охлаждения. Она включает два радиатора PWM, массивный радиатор «северного моста» и небольшой радиатор на «южном мосте». Все перечисленные радиаторы соединены между собой при помощи тепловых трубок.
Более того, эффективность охлаждения можно улучшить, установив на один из радиаторов PWM дополнительный вентилятор, который есть в комплекте.
На плате установлено шесть 240-контактных слотов DIMM для модулей памяти DDR3. Они разбиты на три группы по два слота, с чередованием цветов. Чтобы задействовать трехканальный режим работы, нужно установить модули памяти в слоты одного цвета (вариант с тремя модулями).
Отметим, что плата поддерживает память стандарта DDR3-1066/1333/1600; а максимальный общий объем памяти равен 24 Гб. Как только на плату подается напряжение, зажигается подсветка кнопок.
На плате установлено три слота PCI Express Graphics (все с защелками), которые предназначены для видеокарт.
Установку видеокарт следует начинать с первого слота. При одной установленной видеокарте на нее выделяется 16 линий шины PCI Express v2.0, а на второй и третий слот – по восемь линий. В них также можно установить и другие карты расширения. При установке двух видеокарт, на обе выделяется по 16 линий, а на третий PEG-слот – только одна линия. Таким образом, реализована схема 16+16+1. При установке трех видеокарт также возможна схема 16+16+1, но наиболее оптимальным режимом с точки зрения производительности является режим 16+8+8.
Распределение линий на второй и третий PEG-слоты.
Отметим, что между слотами расширения расположен аппаратный модуль Express Gate, который позволяет не устанавливать данную оболочку в скрытую область на жестком диске. В результате, эта оболочка способна работать вообще без какого-либо накопителя.
Возможности расширения
На плате ASUS P6X58D Premium установлен «южный мост» ICH10R, с радиатором. В результате, плата поддерживает шесть портов SerialATA II и позволяет объединить диски в RAID-массивы уровня 0, 1, 5 и 10. Порты окрашены в синий цвет и установлены около «южного моста».
Кроме того, плата поддерживает два канала SerialATA 6 Гбит/с с помощью контроллера 88SE9123 производства компании Marvell. Соответствующие порты окрашены в серый цвет и установлены в том же блоке, что и четыре порта ICH10R. В результате, к плате ASUS P6X58D Premium можно подключить в общей сложности восемь жестких дисков.
На плате установлено восемь портов USB 2.0: четыре расположены на задней панели, а еще четыре подключаются при помощи планок (в комплекте только одна планка с двумя портами). Также плата поддерживает интерфейс USB 3.0 с помощью дополнительного двухпортового контроллера NEC В720200F1; оба порта расположены на задней панели.
Кроме этого, плата поддерживает другой вид последовательной шины – IEEE1394 (FireWire). Для этого на плату установлен контроллер VT6308P производства VIA. В результате, плата поддерживает два порта FireWire: один расположен на задней панели, другой подключается с помощью планки.
Плата ASUS P6X58D Premium имеет восьмиканальный звук High Definition Audio, а в качестве кодека используется чип ALC889.
На плате установлены два высокоскоростных сетевых контроллера Marvell 88E8056 (Gigabit Ethernet), подключенные к шине PCI Express (x1).
Оба разъема RJ-45 выведены на заднюю панель платы, которая имеет следующую конфигурацию:

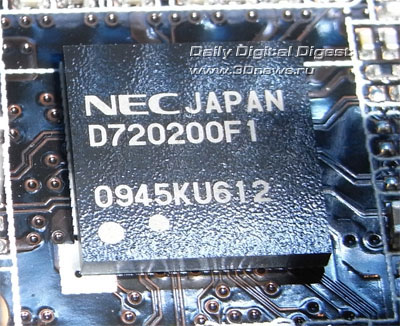

Помимо четырех портов USB 2.0, на панели присутствует пара портов USB 3.0 (синего цвета), а также один порт FireWire. Кроме этого, отметим наличие оптического и коаксиального SP-DIF-выходы, кнопки для сброса настроек CMOS, а также двух PS/2-разъемов. Последнее является исключением из правила, согласно которому на большинстве материнских плат ASUS установлен только один подобный разъем.
Кроме кнопки сброса CMOS, на ASUS P6X58D Premium присутствуют кнопки запуска и перезагрузки системы:
Также на плате установлена кнопка MemOK, позволяющая запустить систему на безопасных настройках памяти, вне зависимости от настроек процессора (множитель и Bclk).
Рядом с этой кнопкой расположена перемычка OV_CPU, которая расширяет диапазон выбора напряжения на процессоре (Vcore) с 1,7 В до 2,1 В. В левом нижнем углу платы установлены еще две перемычки с похожими функциями. Это OV_DRAM_BUS и OV_QPI_DRAM, которые увеличивают диапазон выбора напряжений на шине памяти и шине QPI (с 2,0 В до 2,46 В и с 1,7 В до 1,9 В соответственно). Что касается традиционной перемычки для обнуления настроек CMOS, то ее нет.
Теперь поговорим о настройках BIOS.
BIOS
BIOS платы ASUS P6X58D Premium основан на версии AMI BIOS, и его объем равен 16 Мбит.
Все настройки памяти находятся в разделе функций разгона:
Там же можно задать частоту работы оперативной памяти.
Во время тестирования мы столкнулись с довольно странной проблемой, которая заключается в невозможности изменения рабочей частоты памяти. Мы использовали трехканальный комплект A-Data DDR3-1600, но материнская плата не позволяла установить частоту выше DDR3-1066 МГц. Причем при выборе частоты DDR3-1600 плата спрашивала разрешения на повышение напряжения Vmem, но в действительности частоту не увеличивала. Судя по всему, проблема довольно серьезная, поскольку прошивка последней версии BIOS (0703) не исправила этот недостаток.
Отметим, что плата может работать с памятью , частотой выше DDR3-1066 МГц, в режиме разгона.
Теперь рассмотрим раздел, посвященный системному мониторингу.
Плата отслеживает текущую температуру процессора и системы, напряжения, а также скорости всех пяти вентиляторов, которые могут быть подключены. Кроме того, плата может управлять скоростью всех вентиляторов (за исключением PWR_FAN) с помощью функций Q-Fan и Fan Xpert.
И, наконец, отслеживать данные мониторинга и управлять вентиляторами можно при помощи многофункциональной утилиты ASUS AI Suite:
Необходимо отметить то, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами Intel:
Также есть возможность отображения параметров BIOS на нескольких языках:
Еще отметим поддержку функции замены стартового изображения (POST-экрана) MyLogo 2, а также Crashfree BIOS 3, которая позволяет восстановить «запоротый» BIOS с помощью образа на дискете, на CD-диске или на флэшке.
Обновить версию BIOS можно несколькими путями. Во-первых, воспользоваться утилитами AFUDOS (DOS) и ASUS Update (Windows); можно воспользоваться утилитой EZ Flash 2, которая встроена в BIOS.
Отметим поддержку энергосберегающей технологии EPU. Программная часть представлена в виде соответствующей утилиты EPU 6-Engine:
а аппаратная – чипом, рядом с процессорным разъемом:
Отметим технологию OC Profile, которая позволяет сохранять все настройки BIOS в памяти и при необходимости – загружать их. Плата ASUS P6X58D Premium поддерживает восемь независимых профилей:
Разгон и стабильность

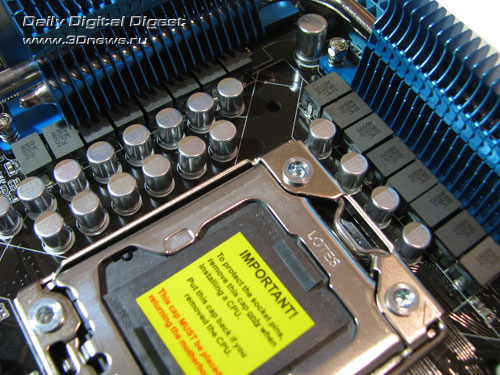

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 16-фазную схему, в которой установлено четыре конденсатора емкостью 270 мкФ и 18 конденсаторов емкостью 820 мкФ.
Кстати, преобразователь питания контроллера памяти (который интегрирован в процессор) выполнен по двухфазной схеме, а PWM модулей памяти – по трехфазной.
Функции разгона сосредоточены в разделе «AI Tweaker».
Плата ASUS P6X58D Premium поддерживает технологии Intel X.M.P. и D.O.C.P. (DRAM O.C. Profile).
Технологии Intel XMP (Extended Memory Profiles) – это своего рода аналог NVIDIA EPP (Enhanced Performance Profiles), суть которой заключается в дополнительной информации, прописанной в SPD модулей памяти, в которой перечислены гарантированно стабильные режимы работы памяти. Каждый набор включает информацию о частоте памяти, напряжении и соответствующих таймингах, и главное – субтаймингах. Таким образом, разгон с помощью функции Super MemProfile происходит, как бы отталкиваясь от возможностей памяти: частота памяти устанавливается максимально возможной, и затем, с помощью доступных множителей, устанавливается частота FSB (а следовательно, и процессора).
Впрочем, профессиональные оверклокеры предпочитают устанавливать все настройки самостоятельно. Поэтому перечислим соответствующие функции по-порядку. Во-первых, плата ASUS P6X58D Premium позволяет изменять частоту шины QPI в диапазоне от 100 до 500 МГц с шагом 1 МГц. Удобно то, что необходимое значение частоты FSB можно ввести с клавиатуры.
Остальные функции разгона:
| Плата | ASUS P6X58D Premium |
| Изменение множителя CPU | + |
| Изменение множителя UCLK | + |
| Изменение QPI | от 100 МГц до 500 МГц (1 МГц) |
| Изменение Vcore | от 0,85 В до 2,1 В (0,00625 В) |
| Изменение Vmem | от 1,2 В до 2,46 В (0,02 В) |
| Изменение Vqpi-dram | от 1,2 В до 1,9 В (0,00625 В) |
| Изменение Vioh | от 1,1 В до 1,7 В (0,02 В) |
| Изменение Vsb | от 1,1 В до 1,4 В (0,01 В) |
| Изменение Vpll | от 1,8 В до 2,5 В (0,02 В) |
| Изменение PCI-E | от 100 МГц до 200 МГц (1 МГц) |
Теперь переходим к практическому разгону. Итак, плата ASUS P6X58D Premium показала следующие результаты – стабильная работа на частоте QPI равной 208 МГц с процессором на ядре Bloomfield.
Продолжая тему разгона, отметим фирменную утилиту оверклокинга TurboV:
Производительность
Стартовая частота Bclk:
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование | |
| Процессор | Процессор Intel Core i7 920 (LGA1366; 2,66ГГц; ядро Bloomfield) |
| Кулер | GlacialTech UFO V51 |
| Видеокарта | ASUS GTX 285 (NVIDIA GTX286; PCI Express x16) Версия драйвера: 196.21 WHQL |
| Звуковая карта | - |
| HDD | Hitachi Deskstar |
| Память | A-Data DDR3-1600 |
| Блок питания | Floston Energetix E2FP-1000 Вт |
| OS | MS Windows 7 |
Вначале посмотрим на результаты синтетических тестов.

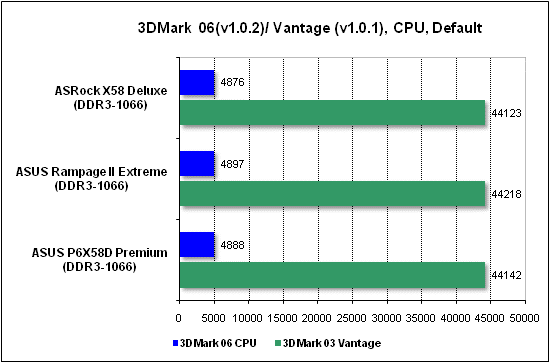

Тесты прикладного ПО
Результат SuperPI измеряется в секундах, т.е. меньше – это лучше.
Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше – это лучше.

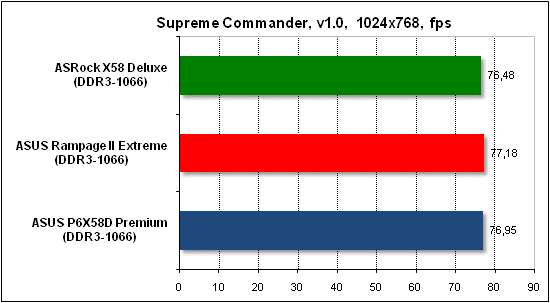

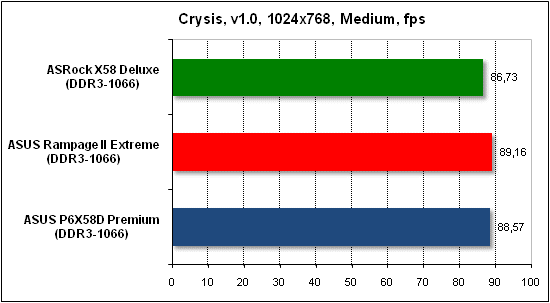

Тесты игровых программ
Выводы
На сегодняшний день розничная цена материнская плата ASUS P6X58D Premium составляет примерно 10 000 руб. ($330-350), что лишь немногим выше цены на плату ASUS P6T Deluxe. Таким образом, можно утверждать, что наличие таких новых технологий, как USB 3.0 и SATA 6 Гбит/с, практически не повлияет на кошелек покупателя. Но на наш взгляд, реализация шины USB на данной модели выглядит несколько странно. Это связано с тем, что инженеры ASUS по каким-то причинам уменьшили число портов USB 2.0 с 12 до 8. Понятно, что один порт отведен для установки аппаратного модуля Express Gate, но потеря остальных трех портов вряд ли порадует пользователя.
По остальным параметрам плата ASUS P6X58D Premium является одной из лучших реализаций потенциала чипсета Intel X58. Эта модель устроит большинство оверклокеров и компьютерных энтузиастов, поскольку имеет на борту мощные функции разгона, внушительные возможности расширения и поддерживает все передовые технологии ASUS. Также отметим, что плата поддерживает такие технологии, как AMD CrossFireX и NVIDIA SLI/3-Way SLI.
Заключение
Плюсы:
- высокая стабильность и производительность;
- 16-фазная схема питания процессора;
- 2-фазная схема питания контроллера памяти; 3-фазная схема питания модулей памяти;
- наличие трех слотов PCI Express x16 v2.0;
- поддержка технологий NVIDIA SLI/3-Way SLI и AMD CrossFireX;
- поддержка SerialATA 2/RAID (восемь каналов; ICH10R);
- поддержка SerialATA 6 Гбит/с (два канала; Marvell 88SE9123);
- звук High Definition Audio 7.1 + два сетевых контроллера Gigabit Ethernet;
- поддержка интерфейса USB 3.0 (два порта) и IEEE-1394 (FireWire; два порта);
- широкий набор фирменных технологий ASUS (PC Probe II, EZ Flash 2, CrashFree BIOS 3, MyLogo 2, Fan Xpert и проч.);
- дополнительный набор технологий AI Proactive (AI Overclock, OC Profile (восемь профилей), AI Net 2, Turbo-V, EPU и проч.);
- пассивная/активная система охлаждения чипсета и модуля питания;
- кнопки Power и Reset; кнопка сброса CMOS и MemOK;
- аппаратный модуль ExpressGate.
Минусы:
- недостаточное количество портов USB 2.0;
- невозможность установки множителя памяти выше DDR3-1066.
Особенности платы:
- мощные функции разгона и отличные результаты;
- нет поддержки LPT- и COM-портов;
- есть два порта PS/2 и нет поддержки ParallelATA, FDD.
Источник: 3DNews
