Разъёмы, Кабели и Коннекторы USB 3.0

Кабели USB 3.0

Так как USB 3.0 является интерфейсом массового пользования, кабели USB 3.0 ипользуют классические медные проводники. Волоконная оптика всё ещё слишком дорога для массового применения. В отличае от USB 2.0, кабели нового интерфейса SuperSpeed USB имеют девять, а не четыре проводов. Передача данных осуществляется по четырём из пяти дополнительных проводов в дифференциальном режиме SDP (Shielded Differential Pair – Экранированная Диффиренциальная Пара). Одна пара проводов отвечает за приём информации, другая – за передачу. Принцип работы похож на Serial ATA, при этом устройства получают полную пропускную способность в обоих направлениях. Пятый провод – «земля».

Кабель USB 3.0 в разрезе

Схема разреза кабеля USB 3.0

Разъёмы и Коннекторы USB 3.0

Руководствуясь соображениями обратной совместимости с USB 2.0, при проектировании вилок и розеток USB 3.0 была применена концепция «усовершествования» (upgrade) возможности разъёмов за счёт добавления к уже существующей USB 2.0 части коннекторов дополнительной группы контактов, обслуживающих шину SuperSpeed USB. То есть устройста и кабели USB 2.0 подключить к разъёму SuperSpeed USB 3.0 можно, а вот наоборот – уже нельзя.

Дальше в деталях рассматриваются USB 3.0 коннекторы типа A (USB 3.0 Type A connectors) – установлены на сторое хост-устройста – компьютера или хаба) и разъёмы SuperSpeed типа B (USB 3.0 Type B connectors) – установлены на USB 3.0 переферии.

Кроме них, существует ещё два типа разъёмов USB 3.0 – это семейство коннекторов USB 3.0 Micro (предназначены для мобильных устройств) и новый тип USB 3.0 Powered-B (обеспечивает дополнительным питанием подключённые к ниму устройства).

Вилка и розетка типа A (USB-хост или Хаб)

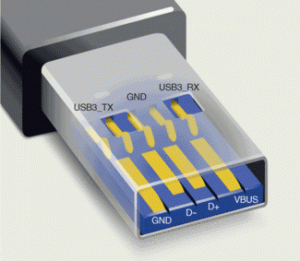

Стандарт USB 3.0 обратно совместим с USB 2.0, то есть вилки кажутся такими же, как и обычные вилки типа A. Контакты USB 2.0 остались на прежнем месте, но в глубине разъёма теперь располагаются пять новых контактов. Это означает, что вам нужно полностью вставлять вилку USB 3.0 в порт USB 3.0, чтобы удостовериться в режиме работы USB 3.0, для которого требуются дополнительные контакты. Иначе вы получите скорость USB 2.0. USB Implementers Forum рекомендует производителям использовать цветовое кодирование Pantone 300C на внутренней части разъёма.

Вилка A USB 3.0	Вилка A USB 3.0 - вид на контакты USB 3.0
Розетка A USB 3.0 - крупный план	Розетка USB 3.0 тип A - с разных ракурсов
Вилка USB 3.0 тип A в разборе	Двойная розетка USB 3.0 типа A

Распиновка коннекторов USB 3.0 A -типа

Распиновка USB 3.0 - вилка тип A

Распиновка USB 3.0 - розетка тип A

Разъёмы и коннекторы типа B (на стороне устройства)

Разъёмы и коннекторы типа Micro-B (мобильные и сверхкомпактные устройства)

Разъёмы и коннекторы типа Powered-B (дополнительное питание)
